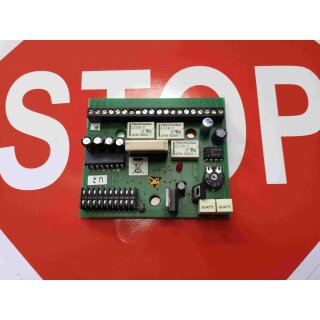

elmeg TFE Modul für FTZ123D12 oder 4 Drahtanschaltung (Ritto, Grothe, Siedle) ICT
elmeg Module TFE
TFE Erweiterung für elmeg ICT-Systeme / elmeg T484
Bis zu 4 Klingeltaster
2 Schaltkontakte
TFE Erweiterung für elmeg ICT-Systeme / elmeg T484
Das Modul TFE ermöglicht den Anschluss einer Türfreisprecheinrichtung nach FTZ 123D12 oder mit 4 Drahtanschaltung.
Lsp Lautsprecheranschluss
T GND(Masse)
+12V Speisung für das Mikrofon 4-DrahtAnschluss
Mic Mikrofonanschluss
a und b analoger Anschluss(a+b)(nach FTZ 123D12)
ZW1 und ZW2 Potentialfreier Kontakt 2
Ts1 und Ts2 Potentialfreier Kontakt zum Einschalten der TFE
To1 und To2 Potentialfreier Kontakt zum Einschalten eines Türöffner-Relais
Ma1 und Ma2 Potentialfreier Kontakt 1
+24V 24V= für die Meldeeingänge
Me~ Gemeinsamer Eingangder Meldeeingänge (Gleich- oder Wechselspannungseingang)
Me1...Me3 Eingänge für die Türklingeltaster (Gleich- oder Wechselspannung)
Me4 Meldeeingang(Gleich- oder Wechselspannung)
Lieferumfang:
1 elmeg Module TFE
Angaben zur Produktsicherheit
Herstellerinformationen:
elmeg / Teldat / Funkwerk / bintec ( Insolvenzverwalter, Dr. Harald Schwartz)
Königstorgraben 3
Bayern
Nürnberg, Deutschland, 90402
nuernberg@sri.de
https://www.bintec-elmeg.com/home/
| Produkteigenschaft |
Wert |
| Versandgewicht: |
0,30 kg
|
| Artikelgewicht: |
0,10 kg
|
